139-3841-0295
锤头制造商在铸造破碎机锤头时的注意事项
类别：常见问题
文章出处：巩义市北山口鑫源锻造厂
发布时间：2022年11月19日

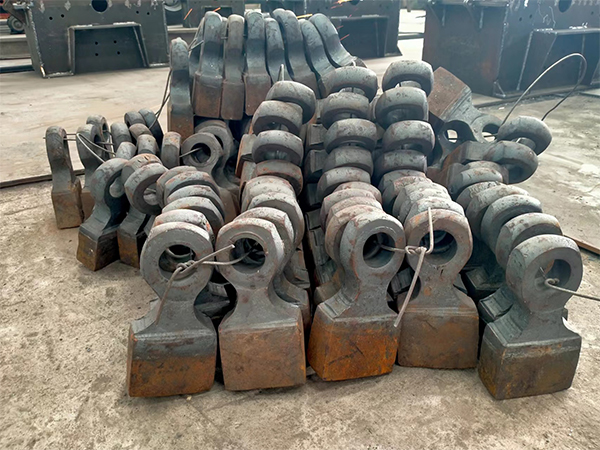

在铸造破碎机锤头时，我们必须严格注意这些。破碎机锤头的准确定义应该是锤式破碎机锤头。锤头是锤式破碎机的核心部件之一，均匀布置在破碎机转子的锤轴上。破碎机高速运转时，直接撞击物料，最终将物料破碎成合适的粒度。锤头制造商在铸造破碎机锤头时应特别注意以下几点：
一、必须严格控制破碎机锤头的化学成分。特别是磷含量要低，应该在0.06%以下，最好在0.05%左右。碳含量应适当降低，锰含量应根据锤头厚度适当增加，Mn/C比为10-15。铬主要提高屈服强度，其含量应在2.0%左右。高含量会降低韧性。硅含量应在0.4%-0.6%，过高的硅含量容易增加碳化物析出和脆性。
由于锰含量高，容易产生柱状晶，晶粒粗大;微量元素如钒、钛、硼、稀土、铌应作为复合变质剂加入，以细化晶粒，并作为硬点提高耐磨性。
二、铸造工艺要精心，不断创新。首先，浇注冒口的设计要合理，保证没有缩孔、气孔，磨损部位要用冷铁细化晶粒;同时，通过铸造硬质合金块和高铬合金棒，耐磨性不断提高。冶炼时应采用严格的操作规范，加强脱氧脱气，采用炉外冶炼等技术，保证冶金质量的不断提高和化学成分在设计范围内。
三、热处理要严格按照工艺进行。严格执行工艺中规定的升温速率、淬火温度和保温时间;水池与铸件的比例应为12 ~ 15/1;水温应低于30。操作时要特别小心，每个锤头的水淬要均匀。
四、锤式破碎机高锰钢锤头的生产是一项系统工程。各个环节都要严格把关，加强科学管理，确保每一个都是产品。
